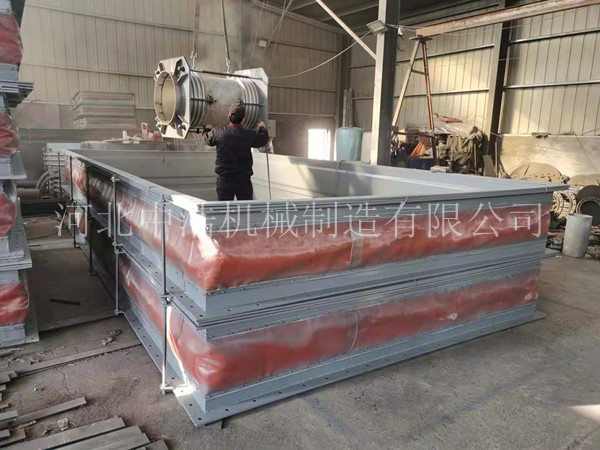

非金屬膨脹節(jié)由非金屬蒙皮材料制成的，用于釋放管道應力的柔性連接件。在安裝過程中，安裝不當會影響非金屬膨脹節(jié)的使用效果。

　　非金屬膨脹節(jié)安裝時需要注意防止非金屬圈帶部分損傷、銳器劃傷、焊渣飛濺等。焊接時要保護非金屬膨脹節(jié)的保溫層，特別是外皮容易受到脫落焊渣的損壞。安裝過程中，與非金屬膨脹節(jié)相連接的管道應做好定位，不允許用非金屬膨脹節(jié)的大量變形來適應管道系統(tǒng)中未考慮到的安裝誤差。包括壓縮、拉伸等來調整安裝誤差。

　　在選用非金屬膨脹節(jié)時，要考慮耐溫范圍，非金屬膨脹節(jié)的工作主體為非金屬蒙皮，常用的為硅膠蒙皮，高溫非金屬蒙皮需要選用氟膠蒙皮。安裝方向要注意耐磨襯套標注方向與管道介質的流向要一致。安裝非金屬膨脹節(jié)應在冷態(tài)下進行，兩接口或法蘭中心線應保持在同一軸線上，同軸度誤差為±5mm,扭轉角度偏差不大于2.5°，上下或左右的偏移角度為±1°，補償器安裝長度±5mm。

　　焊接連接方式的非金屬膨脹節(jié)，在補償器放置好后先將一端點焊固定，然后在點焊固定另一端，在確認安裝位置正確后在進行焊口的整圈焊接。



　　非金屬膨脹節(jié)安裝空間受限導致構件干涉而無法安裝或圈帶散熱不暢而過熱等。出現(xiàn)以上現(xiàn)象的原因由于用戶在與膨脹節(jié)廠家溝通設計時邊界條件交接不清，非金屬膨脹節(jié)的設計條件不充分，導致產品使用中出現(xiàn)了失效現(xiàn)象。

　　非金屬膨脹節(jié)角部圈帶與導流筒干涉使圈帶破損，火電廠點火風道等高溫部位膨脹節(jié)隔熱填料層脫落或復位不充分使圈帶被燒毀；含塵量煙氣高的非金屬膨脹節(jié)內部防灰不到位，過量積灰會造成非金屬補償器出現(xiàn)卡阻或圈帶擠裂、選用圈帶時由于選材不當出現(xiàn)點脹腐蝕、圈帶的有效長度過大，工作過程中非金屬膨脹節(jié)承壓能力不足而爆裂或高溫下圈帶出現(xiàn)熱袋效應而過熱受損、起到運輸作用的拉桿碰觸時圈帶劃傷，這些現(xiàn)象由于設計者經驗不足導致設計缺陷。

　　為了避免在使用過程中出現(xiàn)失效的現(xiàn)象，在選用非金屬膨脹節(jié)時除了提供工作壓力、溫度、介質、補償量等技術參數(shù)外，還需要根據(jù)現(xiàn)場工況環(huán)境進行選用。
